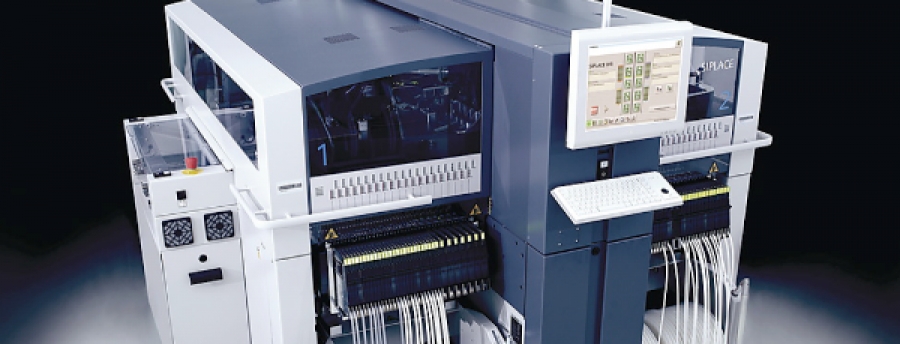

SIPLACE X: 顶极 SMT 生产线
众多电子产品制造商认为：无论在哪里SIPLACE X系列的标称值都可以达到所需的最大速度和绝对精度（适用于移动电话、平板电脑、笔记本电脑、LED贴装等）。
为客户提供顶级的速度、最低的dpm、稳定的0201（公制）处理能力、不停线设置转换以及快速新品导入等功能。
SIPLACE X系列具有悬臂模块化功能，能提供2个、3个或者4个悬臂。难以置信？我们期待收到您的来信——与其他制造商的设备做个比较。
了解SIPLACE X系列如何优化特殊的生产工艺，如何快速收回投资，以及它具备的其他竞争性优势。
SPECIFICATION
Technical Data for the SIPLACE X-Series
|
机器特性 |
SIPLACE X4i S |
SIPLACE X4 S |
SIPLACE X3 S |
SIPLACE X2 S |
| 悬臂数量 (Number of gantries） |
4 | 4 | 3 | 2 |
| 贴装性能 (Placement performance） |
||||
| IPC 速度 IPC value) |
125,000 cph | 105,000 cph | 78,100 cph | 52,000 cph |
| SIPLACE 基准评测 (SIPLACE benchmark） |
150,000 cph | 125,000 cph | 94,500 cph | 64,000 cph |
| 理论速度 (Theoretical value） |
200,000 cph | 170,500 cph | 127,875 cph | 85,250 cph |
| 机器尺寸 (Machine Size） |
||||
| 1.9 x 2.3 Ｍ1 | 1.9 x 2.3Ｍ 1 | 1.9 x 2.3Ｍ 1 | 1.9 x 2.3Ｍ 1 | |
| 贴装头特性 (Placement Head Features） |
SpeedStar | MultiStar | TwinStar | |
| 元器件范围 (Component spectrum） |
0201(公制) - 6 x 6 mm | 01005 - 50 x 40 mm | 0201“- 200 x 125 mm | |
| 贴装准确性 (Placement accuracy） |
± 36 μm/3σ | ± 41 μm/3σ (C&P) | ± 22 μm/3σ | |
| ± 34 μm/3σ (P&P) | ||||
| 角精度 (Angular accuracy） |
± 0,5°/3σ | ± 0,4°/3σ (C&P) | ± 0,05°/3σ | |
| ± 0,2°/3σ (P&P) | ||||
| 最大元件高度 (Max. Component Height） |
4 mm | 11,5 mm | 25 mm | |
|
贴装力 |
1,3 - 4,5 牛顿 | 1,0 - 10 牛顿 | 1,0 - 15 牛顿 2 | |
| 传送带特性 (Conveyor Features |
||||
| 传送带类型 (Transport Types） |
单轨, 灵活双轨 | |||
| 传送带模式 (Transport Modes） |
异步, 同步, 独立贴装模式(X4i S) | |||
| PCB 格式 (PCB format ） |
50 x 50 mm － 850 x 560 mm (X4 S, X3 S, X2 S) 3 | |||
| 50 x 50 mm to 610 x 510 mm max. (X4i S) | ||||
| PCB 厚度 (PCB thickness） |
0.3 － 4.5 mm (其他尺寸可根据要求定制) | |||
| PCB 重量 (PCB weight） |
最大3 kg | |||
| 元器件供应与供料 (Component Supply and Feeding） |
||||
| 供料器容量 (Feeder positions） |
X3 S 和 X4 S: 160 個 8 mm X供料器模块 | |||
| X4i S: 148 個 8 mm X供料器模块 | ||||
| 供料器模块类型 (Component Supply ） |
SIPLACE元器件推, SIPLACE 矩阵托盘供料器（MTC）4，华夫盘托盘Wafflepack Changer(WPC5/WPC6) 4, JTF-S/JTF-M | |||
| SIPLACE X供料器 | ||||
| Tray盘, 振动料管, 振动供料器, 定制 OEM 供料器模块 | ||||
| 质量评级 (Quality Ratings） |
||||
| 拾取率 (Pickup rate） |
≥ 99,95%5 | |||
| DPM率 (DPM rate） |
≤ 3 dpm6 | |||
|
照明等级 |
6级照明度 | |||
ASM在推荐的范围和间隔周期内进行专业的维护，确保SIPLACE设备在整个寿命周期内提供规定的性能和精度。我们多样化的维护合同使这项工作变得更加轻松。
